Minelab Equinox Ersättningsbatteri

Byt ut det interna Li-Ion-batteriet i EQUINOX-serien.

På grund av den vattentäta designen hos EQUINOX-seriens detektorer rekommenderas det starkt att du läser alla instruktioner innan du påbörjar batteribytet.

En video som visar bytesprocessen finns på Minelabs YouTube-kanal, sök efter "EQUIONX Battery Replacement Video"

Alla Minelab auktoriserade servicecenter kan utföra det interna batteribytet om du föredrar att få arbetet utfört utan möjlighet att ogiltigförklara din kontrollpanels garanti.

EQUINOX interna Li-ion-batteri har en garantiperiod på 6 månader från det ursprungliga inköpsdatumet för detektorn.

Översikt

Detektor: EQUINOX-serien
Svårighetsgrad: Lätt
Tid som krävs: 10 minuter
Faror: Vatteninträngning
Verktyg
Hexdrivrutin 3 mm (H3)
Hexdrivrutin 2 mm (H2)
Nåltång
Delar 3011-0405

Steg 1
Gå till batterifacket

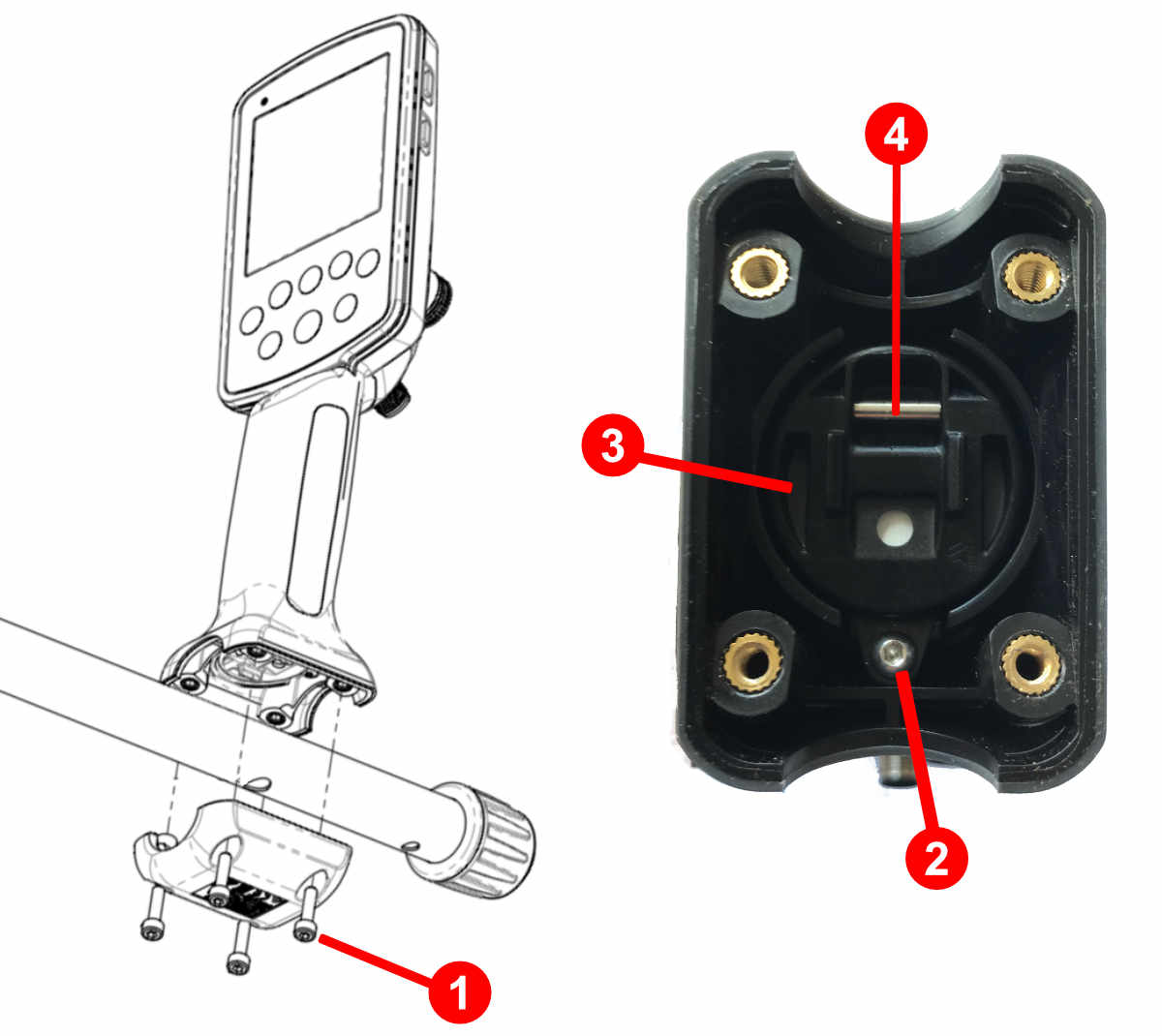

Använd Hex Driver 3 mm (H3), ta bort 4 x M4x16 skruvar [1] för att separera kontrollen från den övre skaftet.
Använd Hex Driver 2mm (H2), ta bort 1 x M3x8 skruv [2]
Med tummen vilande på proppenheten [3], dra försiktigt ut pluggen ur kontrollens handtag med hjälp av en nåltång som griper tag i utdragsstiftet [4]. Använd tummen för att kontrollera en långsam och jämn hastighet.

Steg 2
Ta bort batteriet

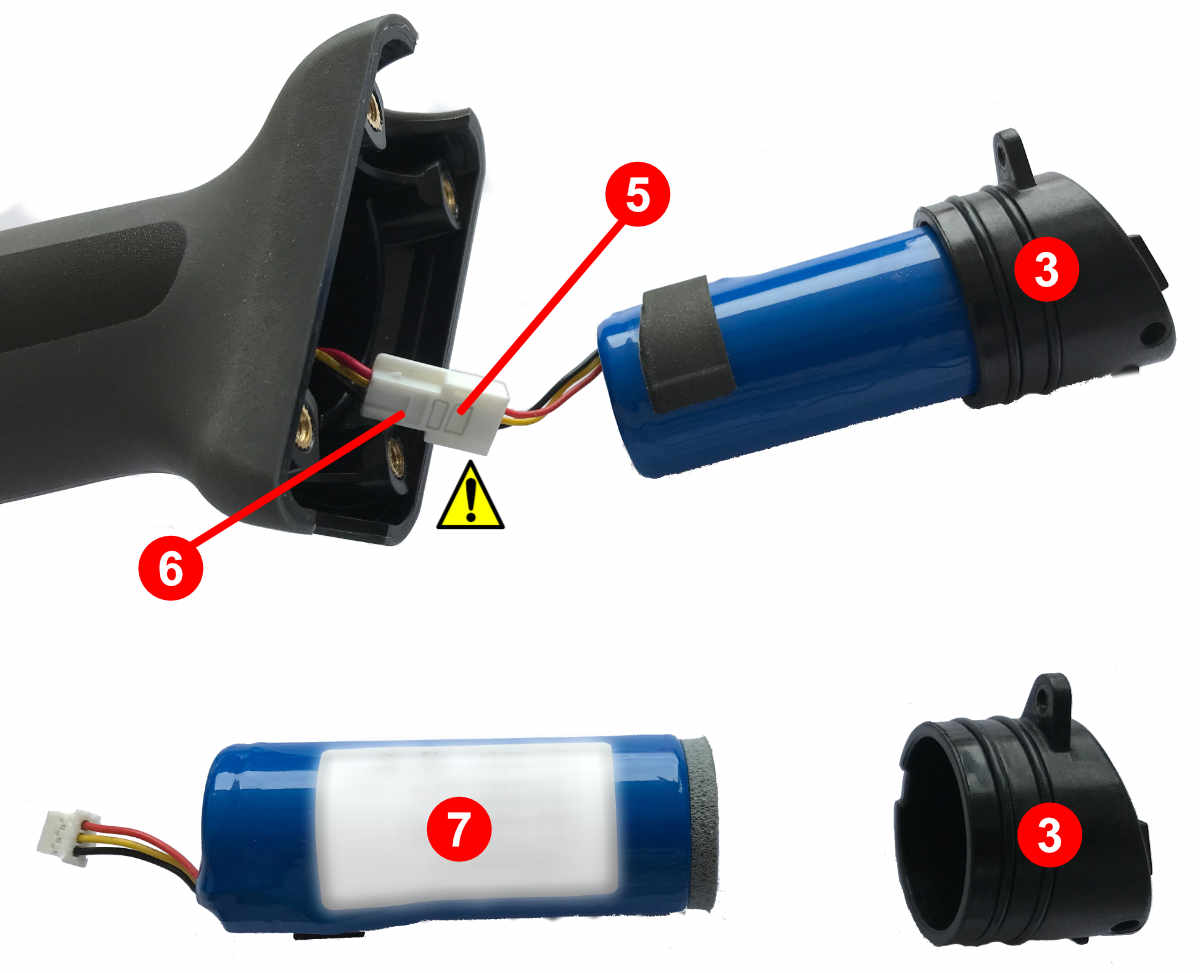

Lossa långsamt pluggen [3] och batteriet från kontrollens handtag tills lednings kontakt [5] visas.
Dra inte ut ledningsnätets kontakt förbi ingången till batterifacket eftersom det kan orsaka irreparabel skada på kontrollens vattentäta plugg.
Håll stadigt i lednings kontaktdon [5] med fingret och tummen och släpp batteriet genom att trycka på spärren [6] och koppla bort batteriet från den interna ledning.
Separera proppenheten [3] från batteriet [7] genom att bestämt dra isär de två.

Steg 3
Förbered nytt batteri för installation

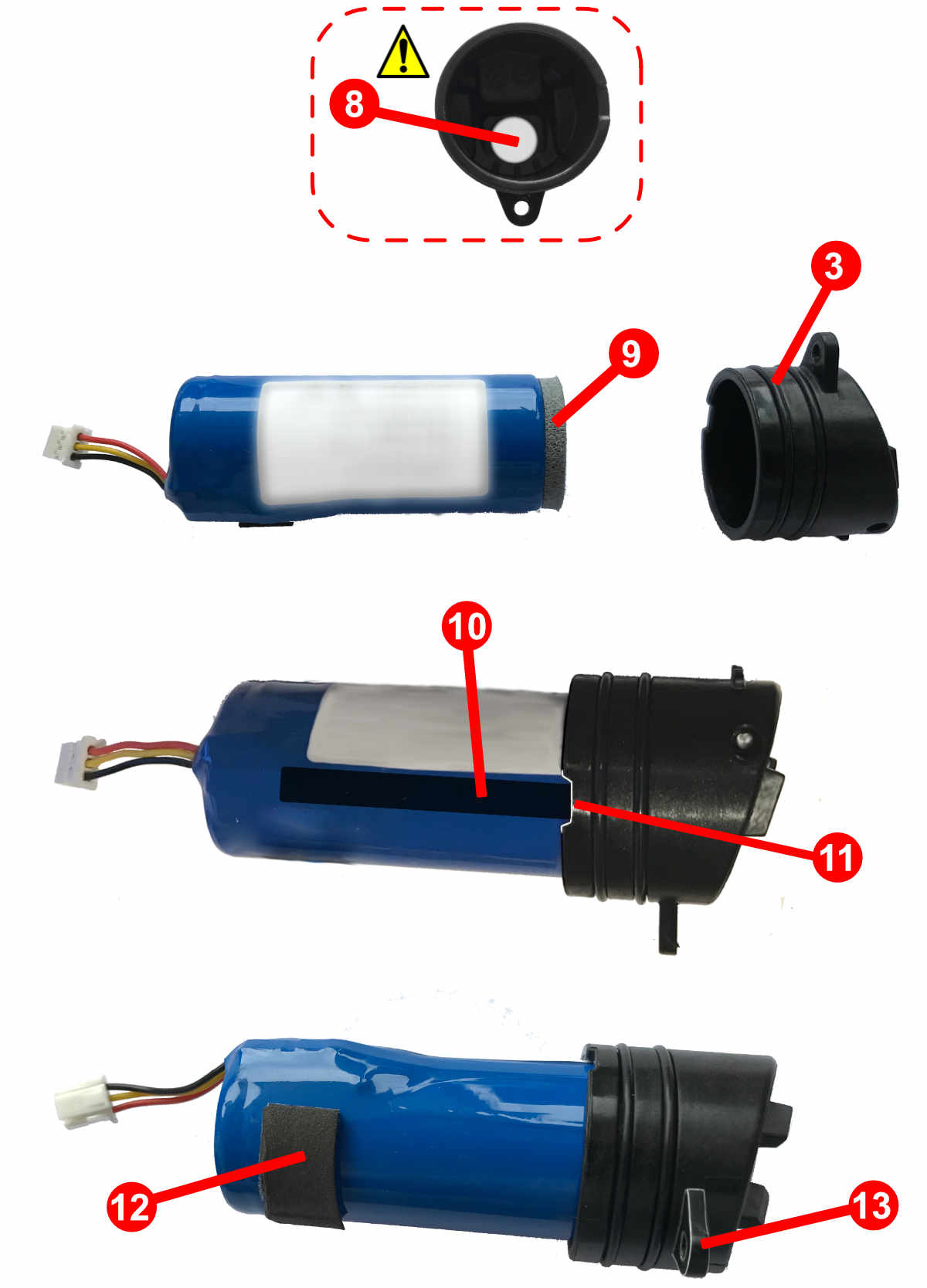

Inspektera proppenheten [3] och bekräfta:
Två O-ringar finns och fria från smuts och grus.
Gore ventil [8] finns och oskadad. Rör inte vid eller manipulera med proppenhetens hålventil [8].
Fäst skumskivan [9] på undersidan av utbytes batteriet och tryck in batteriet i proppenheten [3] och se till att styrmarkeringen [10] är i linje med skåran [11] på proppen.
Fäst 20 mm skumtejpen [12] på batteriet och se till att det är 5 mm från toppen av batteriet och mittinriktat med spetsfliken [13].

Steg 4
Installation av ersättnings batteri

Anslut batteri kabeln till kontrollen handtaget ledning och se till att den vita kontakten inte dras ut med våld utanför ingången till batterifacket medan du gör det.

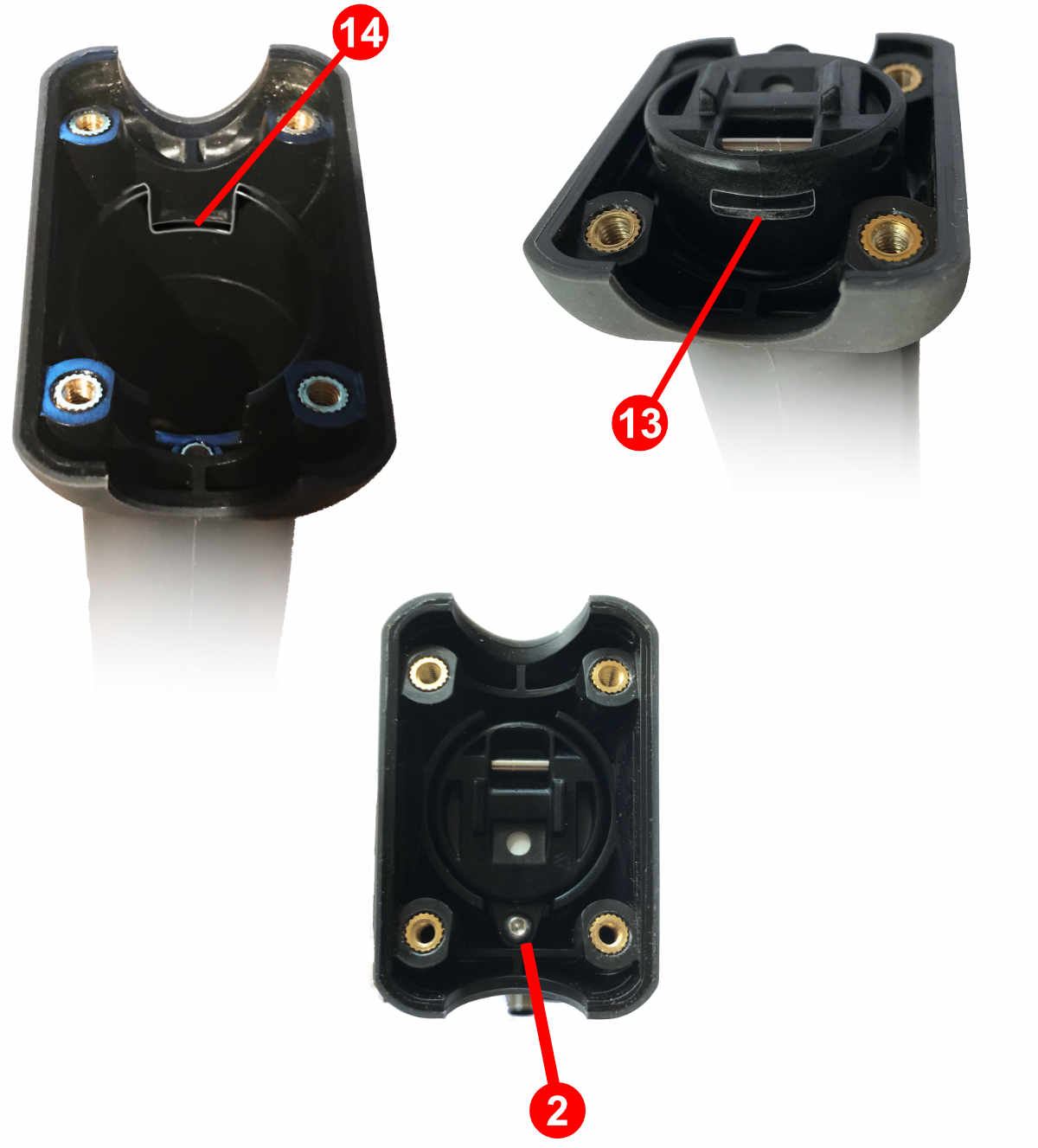

Sätt in pluggen och batteriet i kontrollens handtag med fliken [13] på pluggen i linje med skåran [14] på kontrollens handtag.
Batteriet ska lätt komma in i kontrollens handtag utan betydande motstånd.
De sista 5 mm av batteri monteringen kan kräva ytterligare kraft.

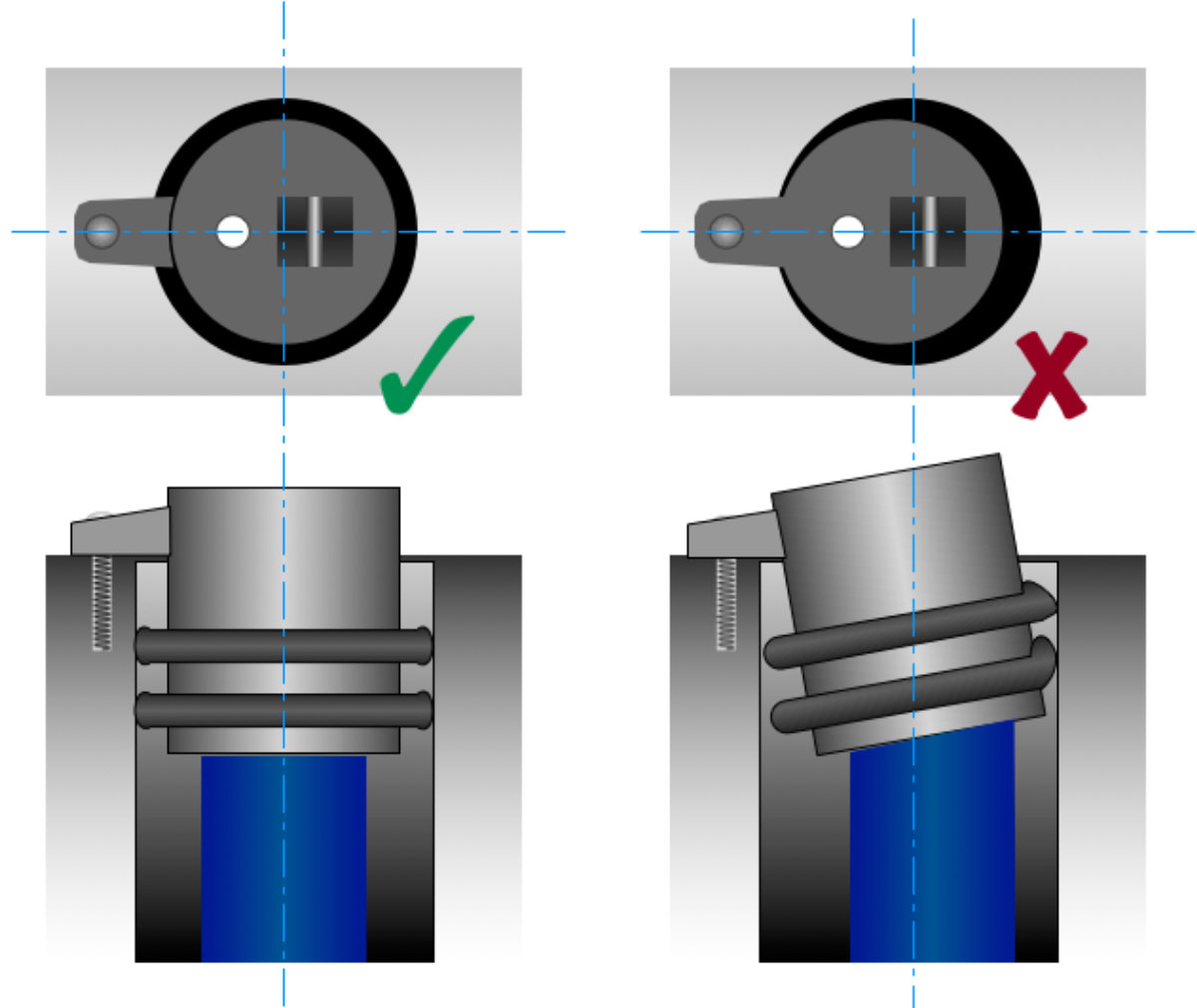

Det är viktigt att proppen placeras symmetriskt i handtaget. Om proppen är asymmetrisk kan detta leda till att vatten tränger in!
Fäst propp med 1 x M3x8 skruv [2] med hjälp av Hex Driver 2mm (H2). Dra åt för hand och se till att inte skala trådarna.
Vridmomentet bör inte överstiga 0,5 Nm
Se till att tappen inte rör sig när du drar åt skruven och att tappen fortfarande är symmetrisk i handtaget när den är åtdragen.

Steg 5
Återmontering

Sätt tillbaka kontrollens handtag till den övre skaftet genom att installera 4 x M4x16 skruvar [1] med hjälp av Hex Driver 3mm (H3)
Vridmomentet bör inte överstiga 1,0 Nm
